CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni

natrag

  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni
  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni
  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni
  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni
  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni
  • CNC stroj za savijanje cijevi s rotirajućom glavom - dvosmjerni

Značajke

Osnovni parametri

Video

Primjene u industriji

Kontaktirajte nas

Značajke

10-osni CNC savijač cijevi s rotirajućom glavom

CNC savijačica cijevi s 10-osnom rotirajućom glavom idealna je za proizvodnju složenih dijelova cijevi s više radijusa savijanja. Rotacijska glava za savijanje omogućuje brzo prebacivanje između različitih radijusa bez ručne izmjene alata, poboljšavajući učinkovitost i fleksibilnost u proizvodnji.

Opremljen naprednom CNC kontrolom i kretanjem po više osi, stroj osigurava visoku točnost savijanja i dosljednu kvalitetu za zahtjevne primjene izrade cijevi.

Karakteristike

• Master Center Control Software – vlasnički HUASHUN softverski sustav koji omogućuje jednostavan pristup i automatskim i ručnim načinima rada sa korisnički prilagođenim sučeljem.

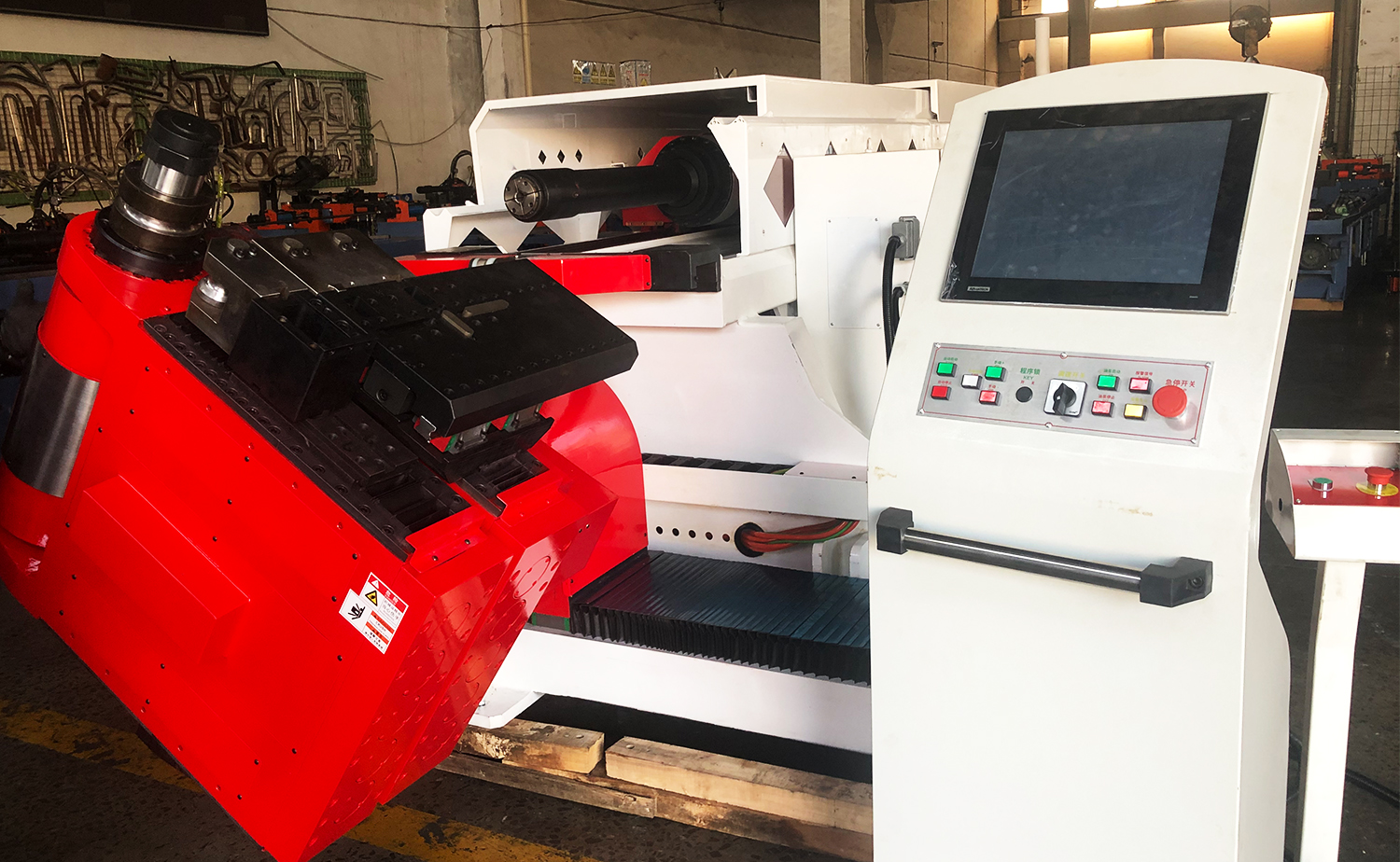

• Opremljen industrijskim računalom (Windows sustav) i 15-inčnim zaslonom osjetljivim na dodir, podržava uvoz i čitanje crteža, s 3D simulacijom procesa savijanja i aplikacije cijevi.
• Servo sustav upravljanja zatvorene petlje apsolutne vrijednosti osigurava visoku preciznost i stabilne performanse stroja.
• Kontrolni sustav ima dvosmjernu konverziju između XYZ koordinata i YBC radnih koordinata, što omogućuje fleksibilne metode programiranja.

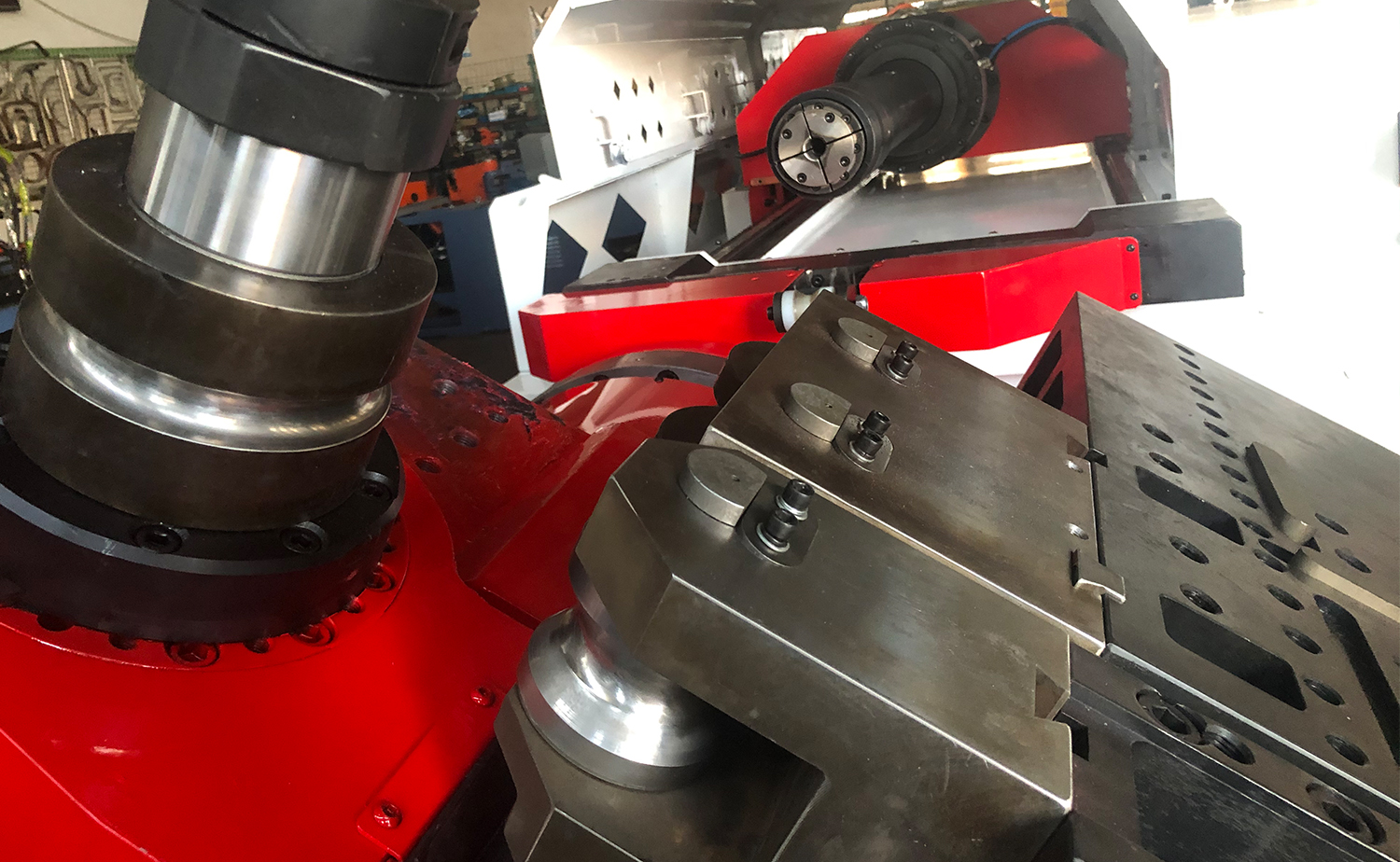

• Dizajn rotirajuće glave za savijanje omogućuje operacije savijanja u više smjerova, idealno za složene trodimenzionalne komponente cijevi.
• Struktura rotirajuće glave optimizirana je kroz dinamičku mehaničku analizu, pružajući visoku krutost i izvrsnu stabilnost, osiguravajući visoku točnost savijanja bez vibracija tijekom rada.

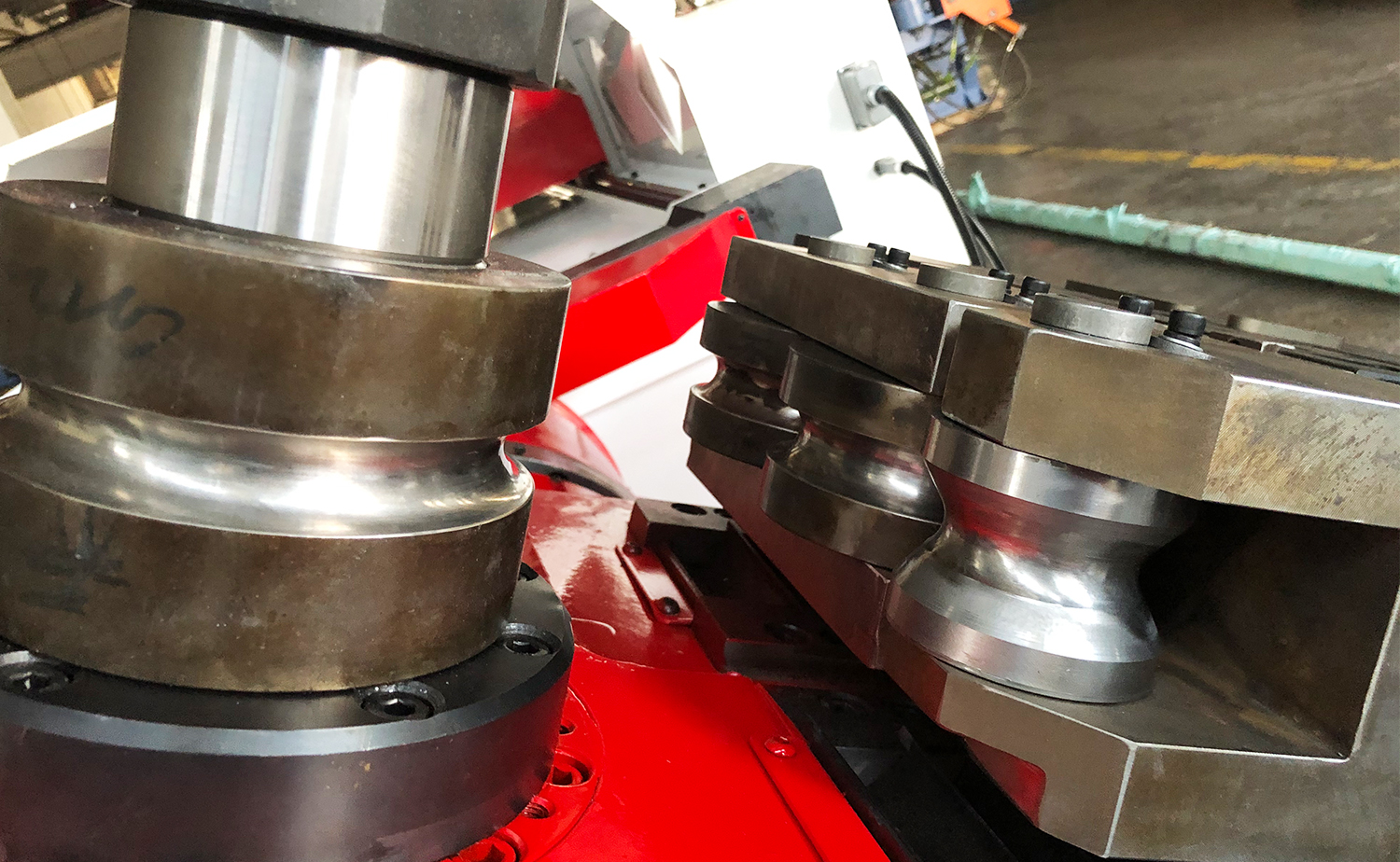

• Višeslojni dizajn alata (do 6 nizova) omogućuje ugradnju različitih radijusa savijanja. Gornji sloj također se može konfigurirati za push savijanje, omogućujući automatsku promjenu alata tijekom procesa savijanja.
• Mogućnost daljinskog upravljanja omogućuje praktičnu programsku pomoć i tehničku podršku.
• U automatskom načinu rada, Y-os se automatski postavlja kako bi se osigurala dosljedna kvaliteta obratka.
• Opremljen internetskim priključkom za povezivanje sustava i podatkovnu komunikaciju.
• Sustav podržava rad na više jezika i funkcije samodijagnostike, olakšavajući rad i održavanje stroja.

Tablica parametara

Glavni tehnički parametar

Model SB-50CNC-10A-6S
Maksimalni kapacitet izvlačenja(R=1,5D)(ugljični čelik) Φ50×2t
Maksimalni kapacitet izvlačenja(R=1,5D)(nehrđajući čelik) Φ50×1,5t
Maksimalni kapacitet izvlačenja(R=1,5D)(puna šipka od nehrđajućeg čelika) Φ16 mm
Maks. Duljina jednokratnog hranjenja 2600 mm
Metoda hranjenja Izravno/stezno napajanje
Radijus savijanja (povlačenje savijanja) R10-200mm
Stupanj savijanja (povlačenje savijanja) 190°
Nacrtaj razliku slojeva radijusa savijanja 45v
Brzina savijanja Maks. 150 stupnjeva/sek
Brzina rotacije Maks. 300 stupnjeva/sek
Brzina hranjenja Maks.1200Mm/sek
Točnost savijanja ±0,05°
Točnost rotacije ±0,05°
Točnost hranjenja ±0,05
Preciznost pomicanja glave stroja lijevo&desno ±0,1 mm
Točnost rotacije glave stroja ±0,1 mm
Preciznost pomaka bočnog pojačala ±0,1 mm
Točnost pomaka stezne matrice ±0,1 mm
Metoda unosa podataka USB ulaz ili 3D čitanje
Stroj G.W.: 3600 kg
Veličina stroja (D.Š.V): 5600×1400×1500mm

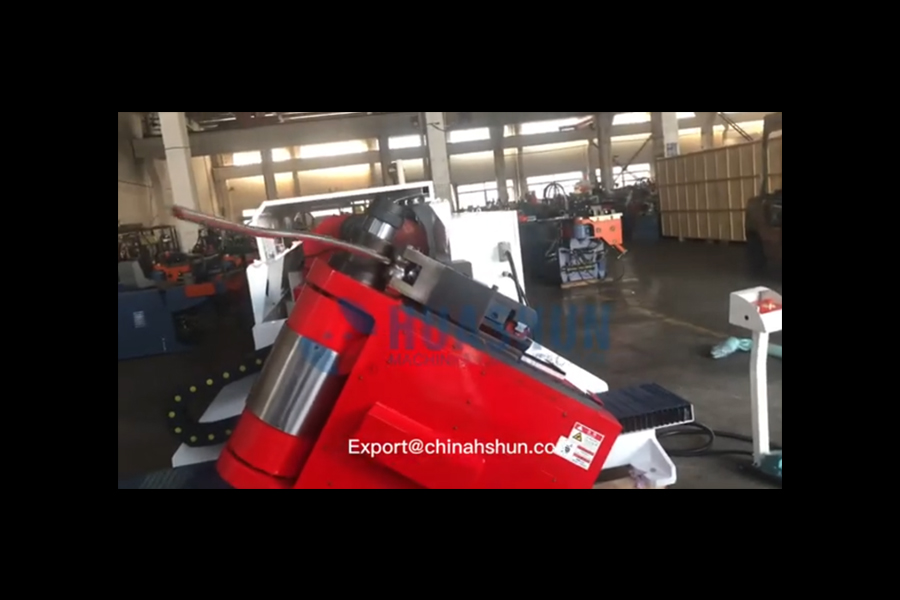

Video
