Brzi stroj za savijanje valjkastih cijevi tankih stijenki serije GY40 CNC

natrag

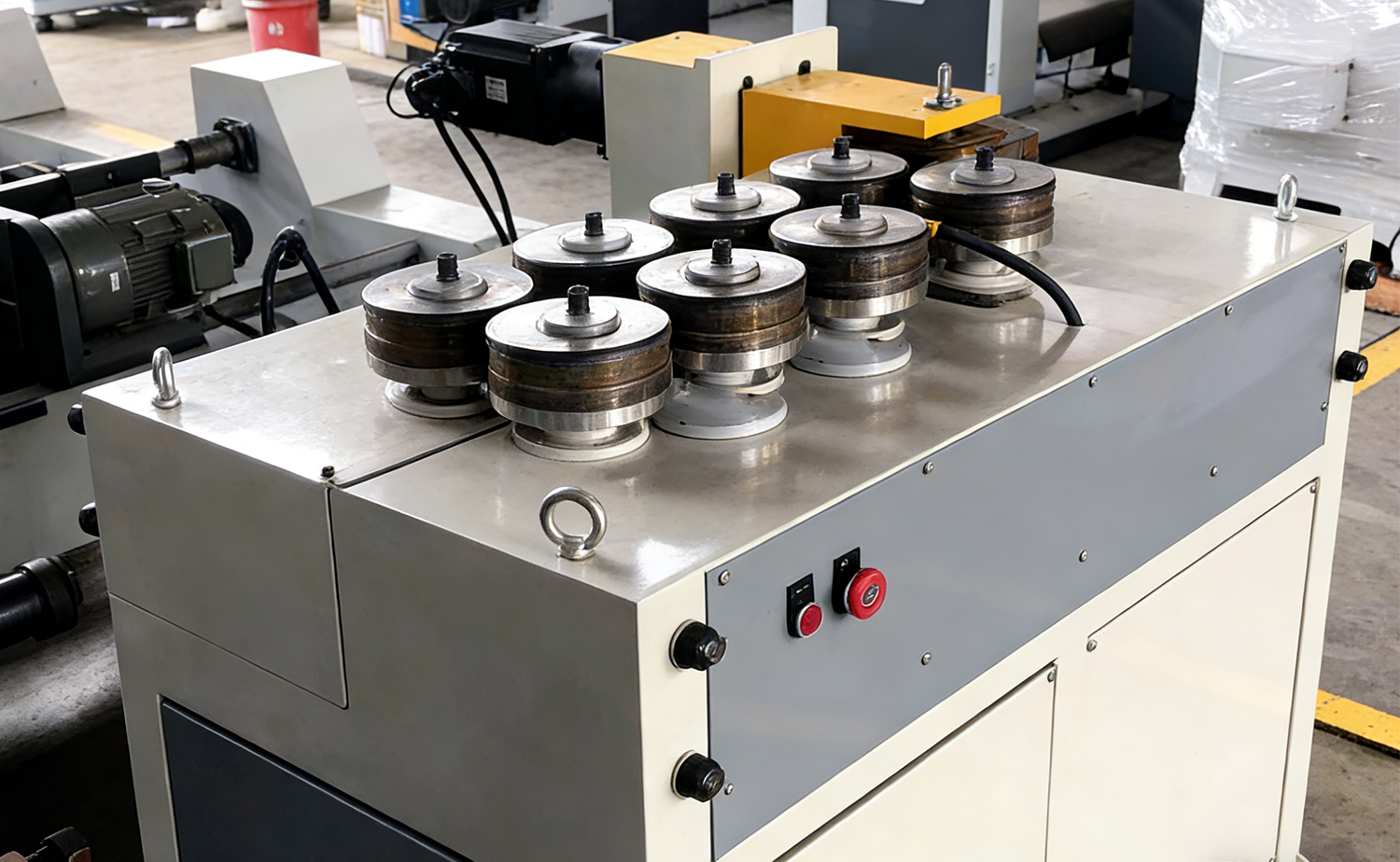

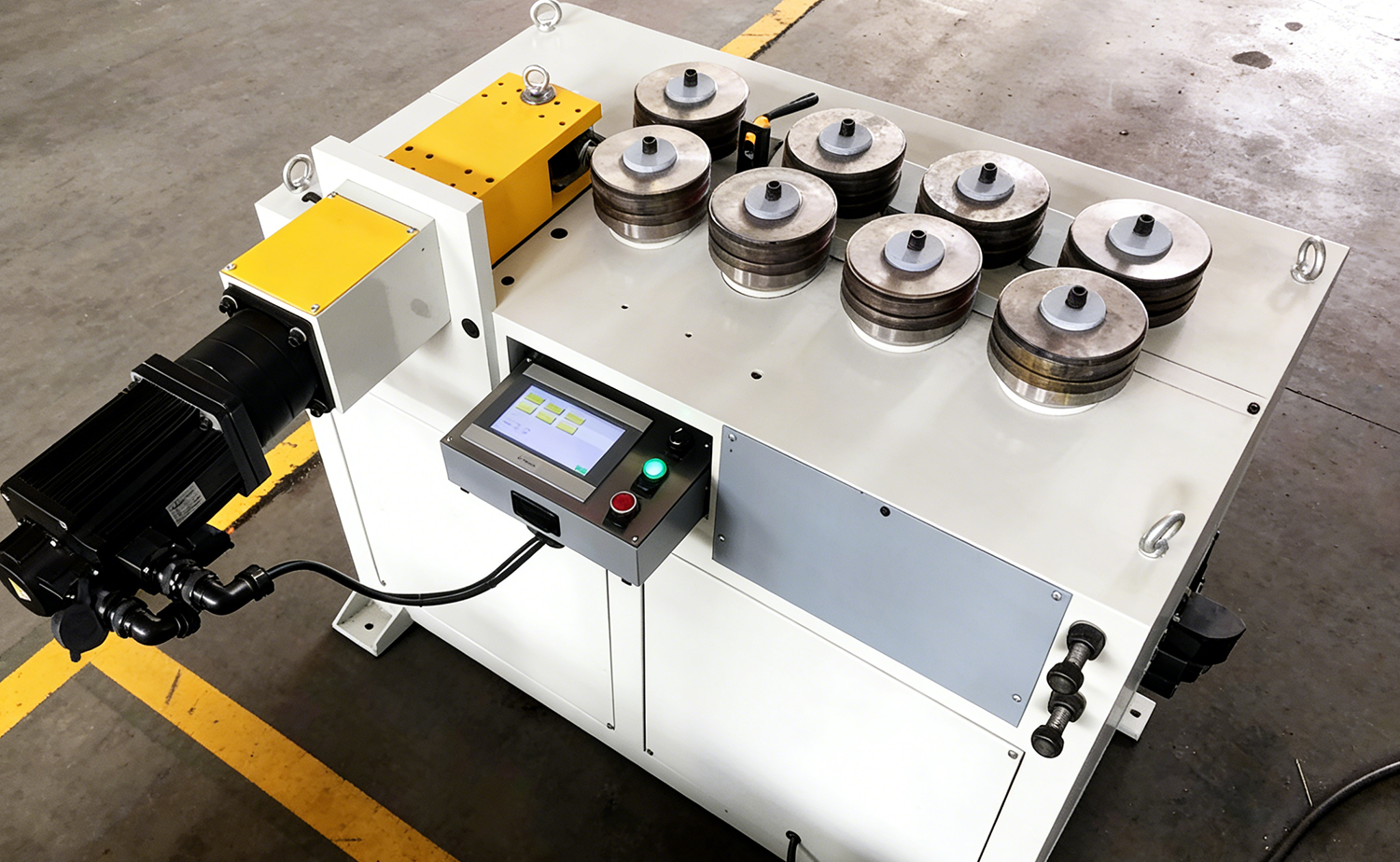

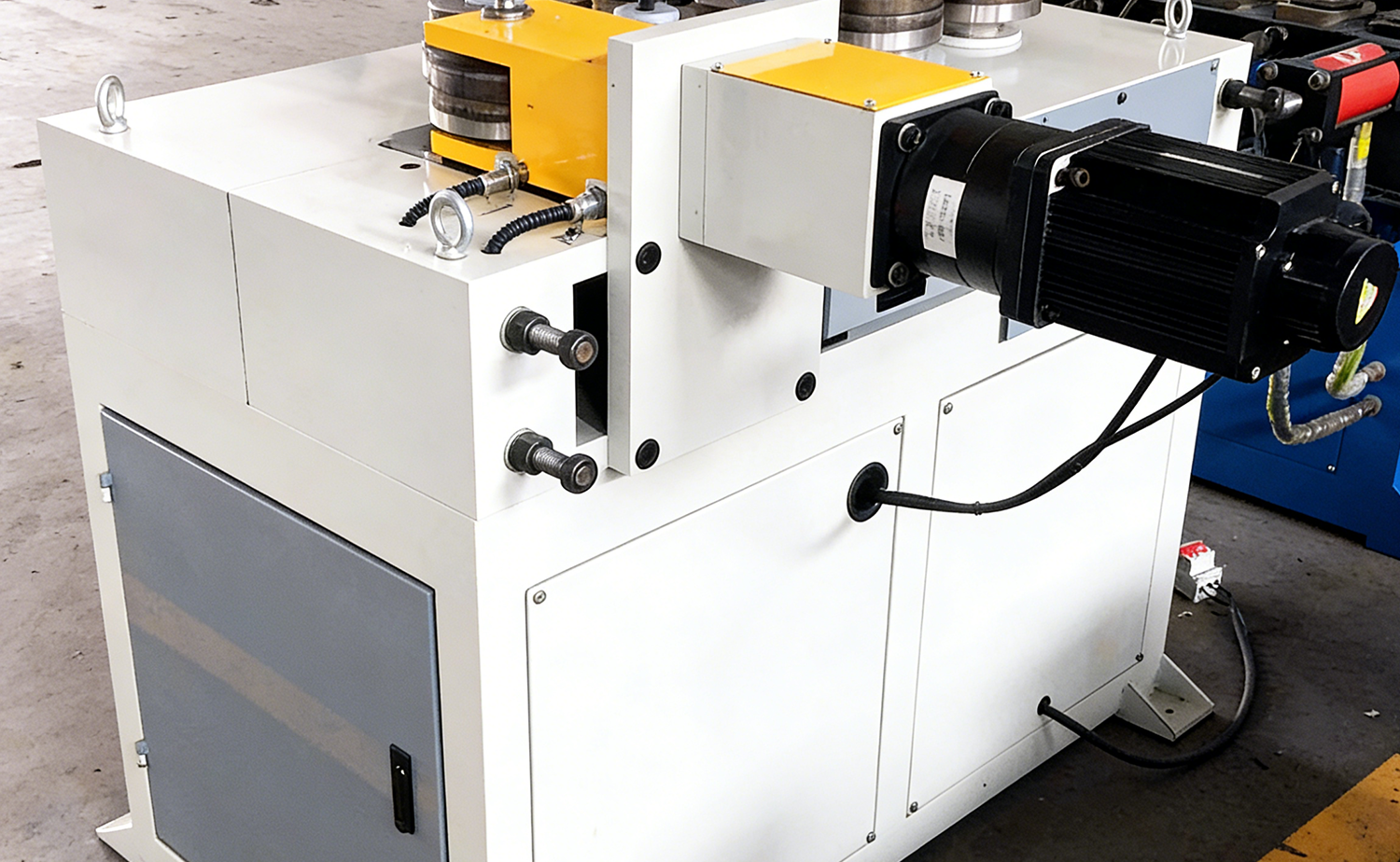

  • Brzi stroj za savijanje valjkastih cijevi tankih stijenki serije GY40 CNC
  • Brzi stroj za savijanje valjkastih cijevi tankih stijenki serije GY40 CNC
  • Brzi stroj za savijanje valjkastih cijevi tankih stijenki serije GY40 CNC
  • Brzi stroj za savijanje valjkastih cijevi tankih stijenki serije GY40 CNC

Značajke

Osnovni parametri

Video

Primjene u industriji

Kontaktirajte nas

Značajke

1. Reduktor pokreće set žice koji se pokreće valjkom, s kompaktnom strukturom i visokom pouzdanošću.
2. Pogon kotača nije lako skliznuti, a materijal tankih stijenki također se može saviti.
3. Servo motor kontrolira promjenu promjera kako bi se ostvarilo više različitih savijanja
polumjera na jednoj cijevi.
4. Nožni prekidač također ima zaustavljanje u nuždi, kojim se lako rukuje.
5. Stroj je uravnotežen u prijenosu, potrebno je samo postaviti parametre na to
uch zaslon, i može dobiti kružne, lučne ili spiralne oblike s različitim zakrivljenostima.
6. Promjena oblika utora kalupa može obraditi različite metalne profile, kao što su kutni čelik, ravni čelik, okrugli čelik i drugi posebni profili poprečnog presjeka.
7. Savijanjem profila velikog radijusa izbjegavaju se nedostaci izrade posebno velikih kalupa za savijanje cijevi. To je neophodan dodatak koji se ne može postići nizom jednoglavih i dvoglavih strojeva za savijanje cijevi.

Tablica parametara

Glavni tehnički parametar

Ime HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Maks. Kapacitet valjanja (ugljični čelik) Φ40×2,5 mm Φ60×2,0 mm Φ80x3 mm Φ120x4mm
Maks. Kapacitet kotrljanja (nehrđajući čelik) Φ40×1,3 mm Φ50×2,0 mm Φ80x2 mm Φ110x3mm
Min. Radijus savijanja R=4-7,5D 80 mm 4-7,5 puta OD cijevi R=10D
Maks. Radijus savijanja Bez ograničenja Bez ograničenja Bez ograničenja Bez ograničenja
Brzina kotrljanja 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Brzina rotacije kalupa 30 o/min 36 o/min 20 o/min 15 o/min
Promjer kalupa za savijanje 136 mm 200 mm 280 mm
Snaga servo motora za savijanje 0,75 kw 1 kw 2 kw 5kw (Mitsubishi)
Snaga motora pretvarača frekvencije napajanja 3kw 4KW 7,5KW 15kw (Kineska marka)
Dimenzija stroja 900x600x1500 mm 1000x800x1100 mm 1500x1300x1200 mm 2000x2000x1300 mm
Težina stroja 700 kg 1000KG 1500KG 4000KGS

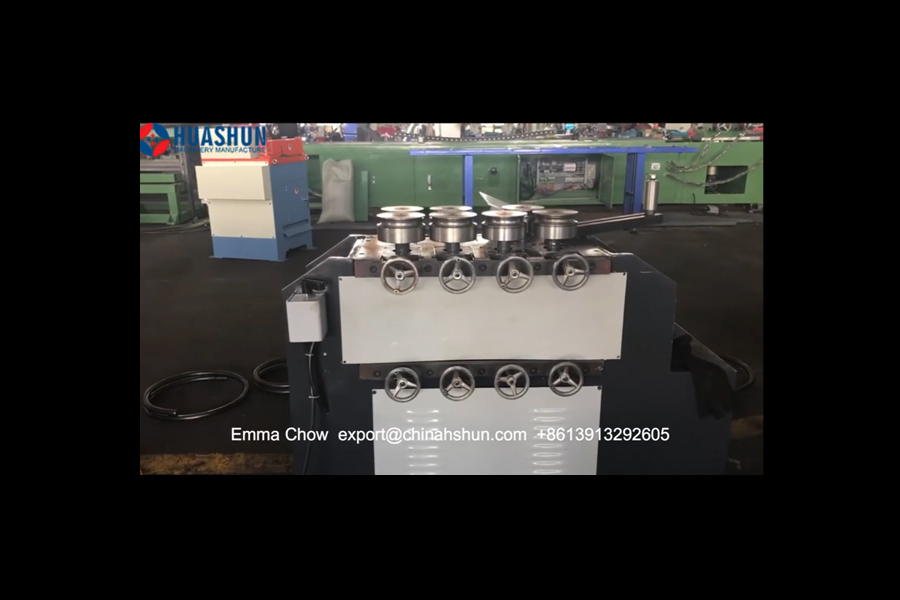

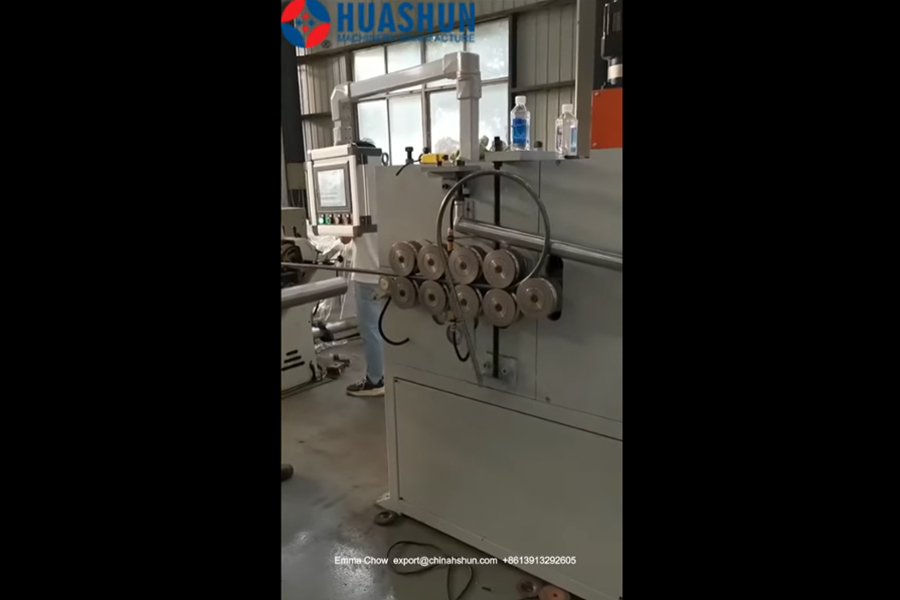

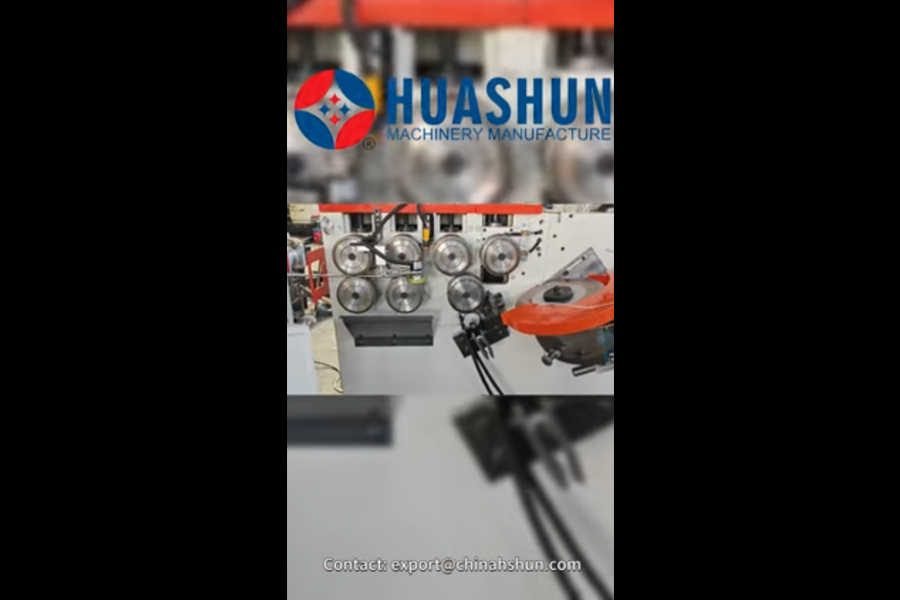

Video
