SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi

Natrag

  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi
  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi
  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi
  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi
  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi
  • SC-4-1000A Automatski stroj za rezanje bez strugotina za ravnanje cijevi

Značajke

Osnovni parametri

Video

Industrijske primjene

Kontaktirajte nas

Značajke

1. Trodijelni dizajn stezne matrice učinkovito smanjuje izobličenje cijevi, pružajući čistu i glatku površinu rezanja za optimalne rezultate.
2. Uz preciznu koncentričnost, stroj osigurava izvrsno poravnanje, pridonoseći visokokvalitetnim zavarima u sljedećim fazama obrade.

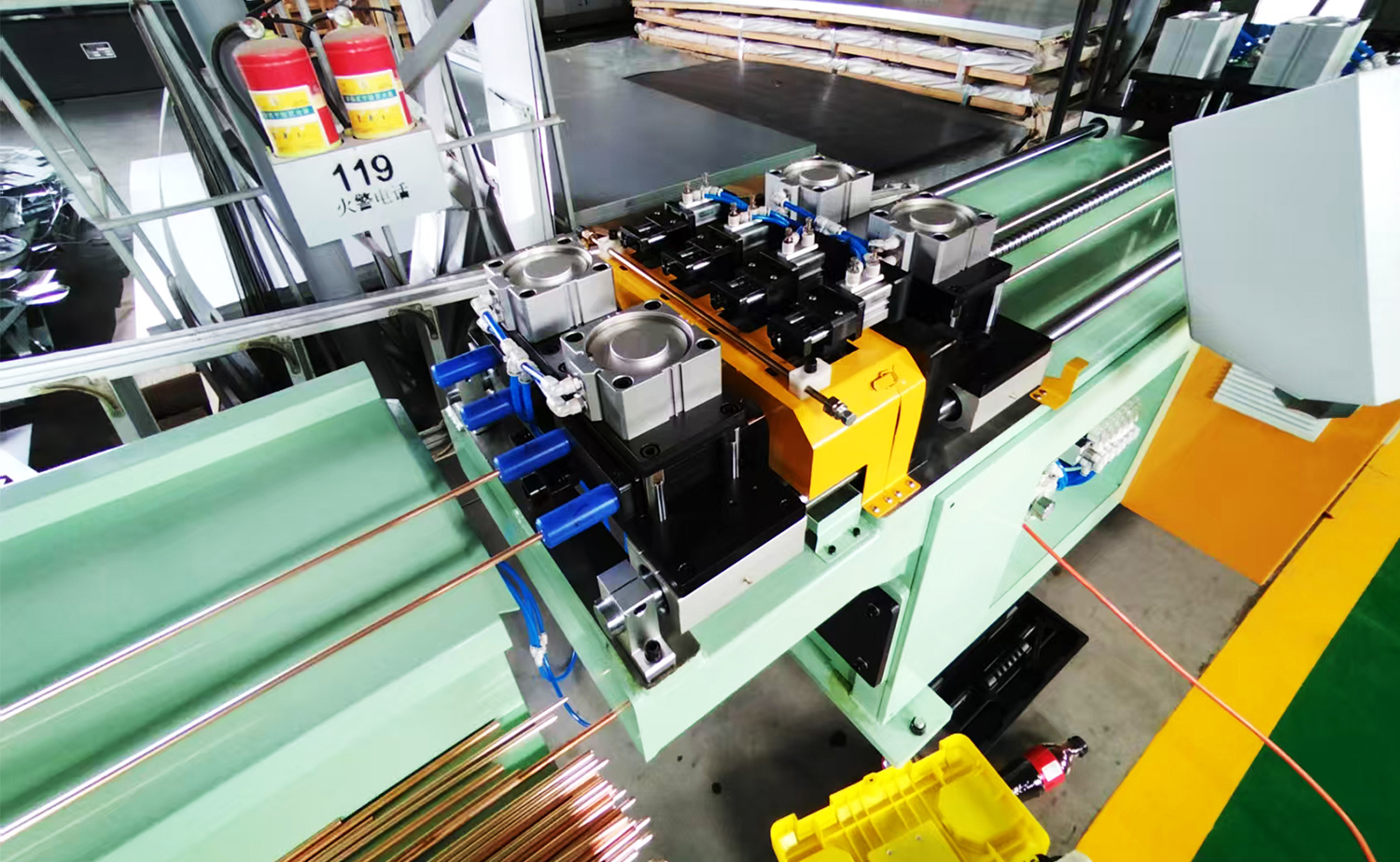

3. Koristeći tehnologiju rezanja bez strugotine, sustav ima rotacijsko rezanje od 360° i stezanje u dvije točke, pružajući učinkovite i precizne rezove uz smanjenje otpada.

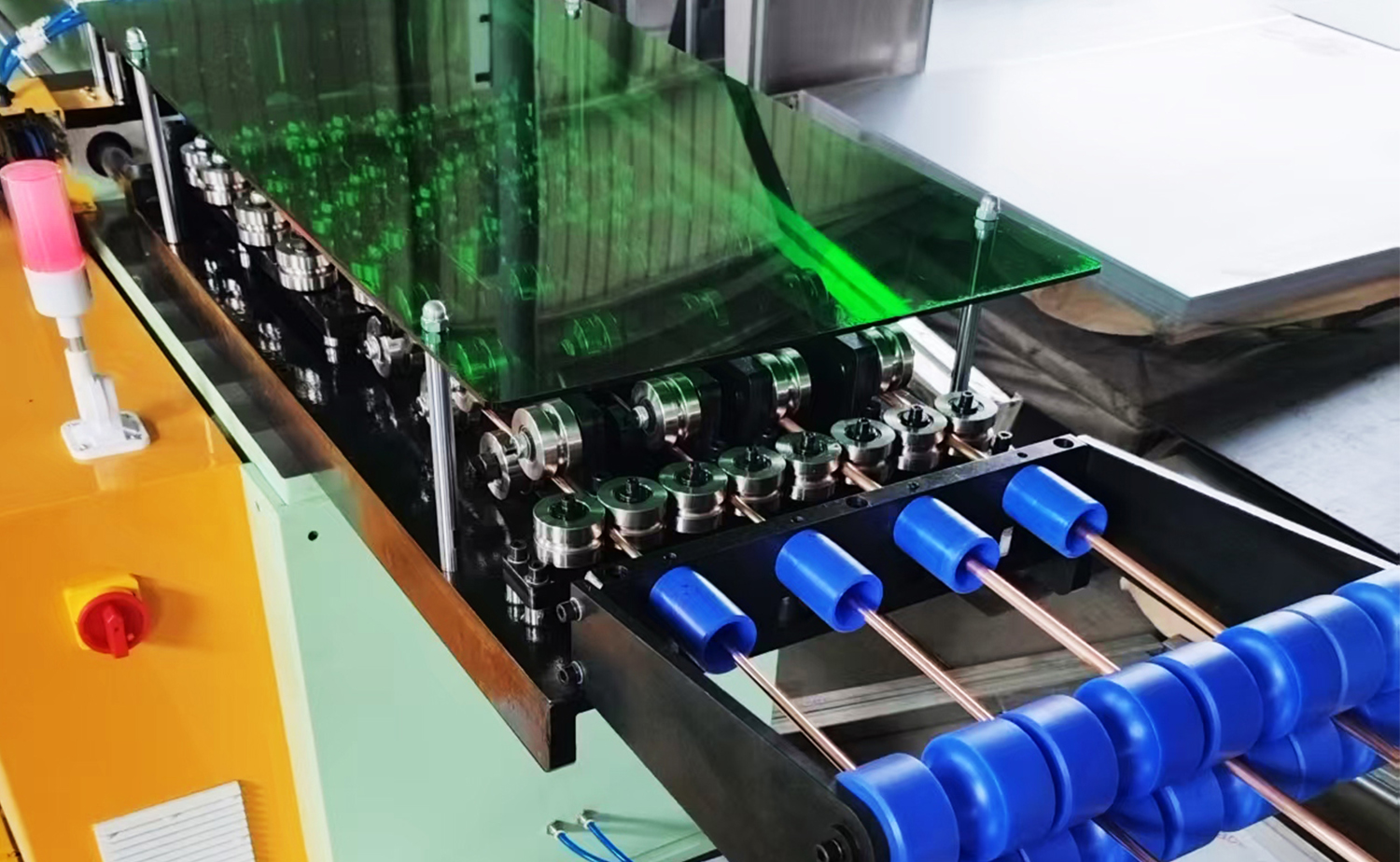

4. Najlonski kotač za ravnanje, uparen s gumenim remenom u obliku slova "U", nježno vodi cijev, sprječavajući bilo kakva oštećenja ili ogrebotine na površini tijekom rada.

Tablica parametara

Glavni tehnički parametar

Stavka Parametar Primjedba
Materijal Vrsta TP2 bakrena cijev (M/M2), 6063 meki aluminij ili ekvivalentne standardne proizvode
OD&debljina bakra OD: ø16, ø18, ø22, ø28; Debljina stijenke: 1-2mm
Dimenzije i težina zavojnice Odmotani tip (drveni kolut OD: 1070 mm, debljina: 300 mm); Unutarnji otvor: 136 mm
Mogućnost obrade Broj rezova po ciklusu 1 komad 1 1 1 1 raspored
Duljina rezanja Min.: ≥60 mm; Maks.: 10 000 mm
Jednokratni udar hranjenja 1000 mm (servo motor dovod kugličnog vijka)
Učinkovitost proizvodnje 6 rezova/min (L=1000 mm, cijev ø16 kao primjer) varira s promjerom i debljinom
Točnost obrade Tolerancija ravnosti ≤3‰ (kada je L < 1000 mm)
Tolerancija duljine -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Ravnost reznog kraja ≤±0,5 mm (L ≤ 1000 mm)
Stanje površine Nema vidljivih ogrebotina, potezanja ili udubljenja na bakrenim/aluminijskim cijevima
okoliš Snaga 4 kw
Tlak zraka 0,5–0,7 MPa
Dimenzije - Glavna jedinica: 3500(D) × 950(Š) × 1400(V) mm
- Stalak za prikupljanje: 2000(D) × 950(Š) × 800(V) mm
Otisak stopala Ukupno: 13 500 (D) × 1250 (Š) × 1800 (V) mm (preporučeno) stalak za zavojnice 3 m, stalak za zavojnice do glavnog prostora stroja 5 m, duljina stroja 3,5 m, stalak za prikupljanje 2 m
Težina 2200KG

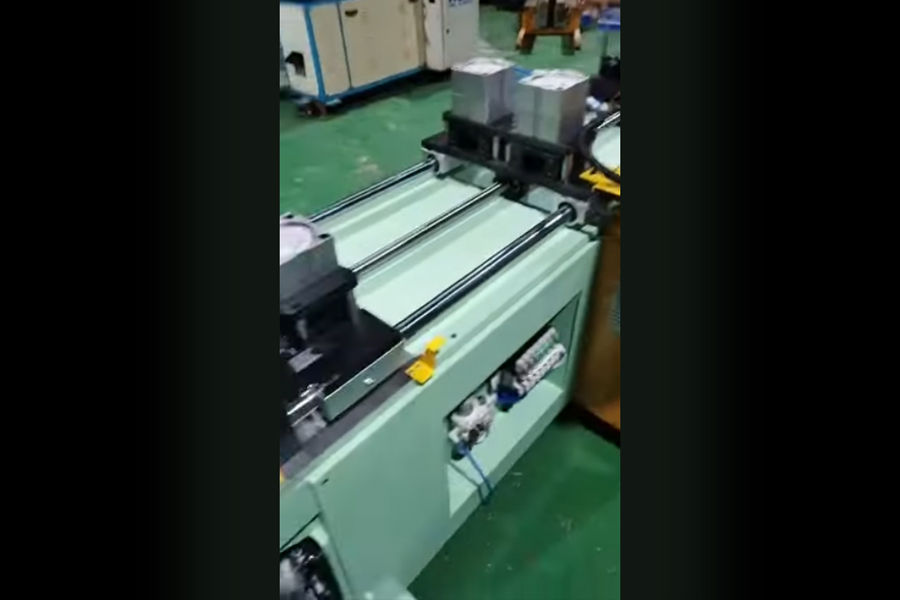

Video
