Korisničko sučelje

Ljudsko sučelje olakšava prebacivanje između automatskog i ručnog načina rada. Smjer savijanja je u smjeru kazaljke na satu, s hidrauličkim stezanjem i na steznoj matrici i na tlačnoj matrici, čime se osigurava sigurno držanje materijala.

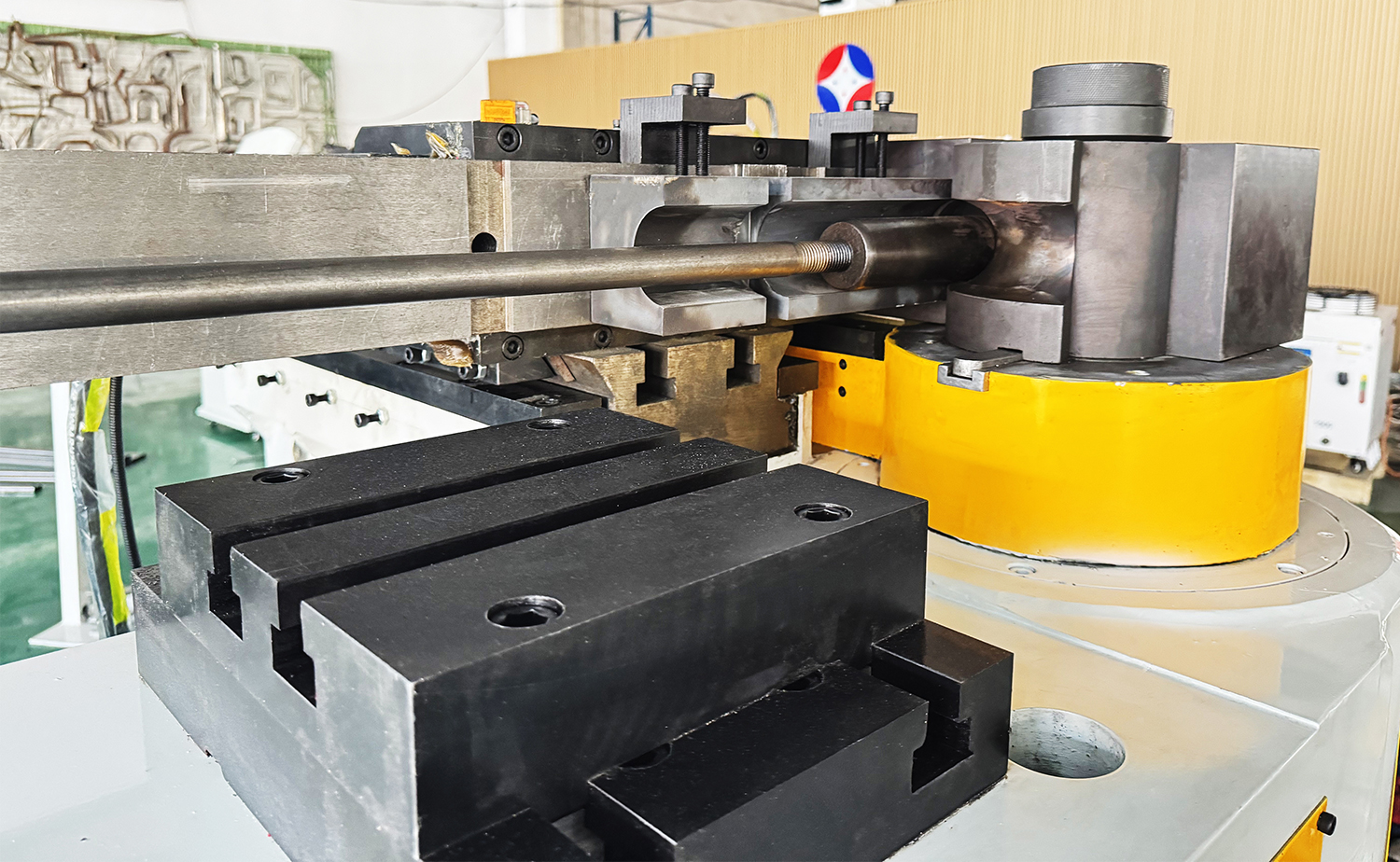

Mehanizam savijanja

Hidraulička tlačna matrica izravnog djelovanja s ventilom s podesivom brzinom osigurava glatki rad. Stroj može pohraniti do 16 programa, od kojih svaki ima 16 savijanja, i uključuje programibilnu kompenzaciju povratne opruge za precizne rezultate.

Hranjenje i rotacija

Os savijanja pokreće cilindar, dok su uvlačenje i rotacija ručni, što omogućuje jednostavno upravljanje i prilagodbu za različite zadatke.

Rukovanje materijalom

Ponovljiva savijanja visoke kvalitete mogu se postići na čeliku, nehrđajućem čeliku, aluminiju, titanu i mesingu. Nožna papučica omogućuje brzo pokretanje ciklusa savijanja.

Pribor i napajanje

Uključuje vodeno hlađenje, alat za izvlačenje i savijanje, držač matrice za brisanje, šipku trna i kutiju s alatima s prilagođenim alatima. Električne konfiguracije dostupne u 3-faznom 220V, 380V ili 415V.

Model	SB-75NC	SB-89NC	SB-100NC	SB-115NC	SB-133NC	SB-168NC
Maksimalni vanjski promjer cijevi	75×4,0 mm	89×6,0 mm	100×6,0 mm	115×8,0 mm	133×10 mm	168×14 mm
Nehrđajuća okrugla cijev	65×2,0 mm	75×2,0 mm	85×3,0 mm	100×3,0 mm	125×3,5 mm	145×6,0 mm
Četvrtasta cijev od mekog čelika	60×3,0 mm	75×3,0 mm	75×4,0 mm	85×4,0 mm	100×4,0 mm	120×6,0 mm
Maks. Putovanje priručnika	3500 mm	4000 mm	4000 mm	4200 mm	5600 mm	5700 mm
Maks. Radijus savijanja	350 mm	400 mm	420 mm	450 mm	500 mm	800 mm
Maks. Kut savijanja	190°	190°	190°	190°	190°	190°
Savijanje brojeva cijevi	16 kom	16 kom	16 kom	16 kom	16 kom	16 kom
Maks. Pritisak	14 MPa	14 MPa	16 MPa	16 MPa	16 MPa	18 MPa
Snaga motora	7,5 kW	11 kW	15 kW	15 kW	22 kW	33 kW
Demension	4600×1300×1300 mm	5200×1300×1400 mm	5300×1400×1450 mm	5700×1800×1450 mm	7500×1900×1450 mm	8500×2200×1800 mm
Težina	2800 kg	3800 kg	4200 kg	5800 kg	7200 kg	14000 kg
