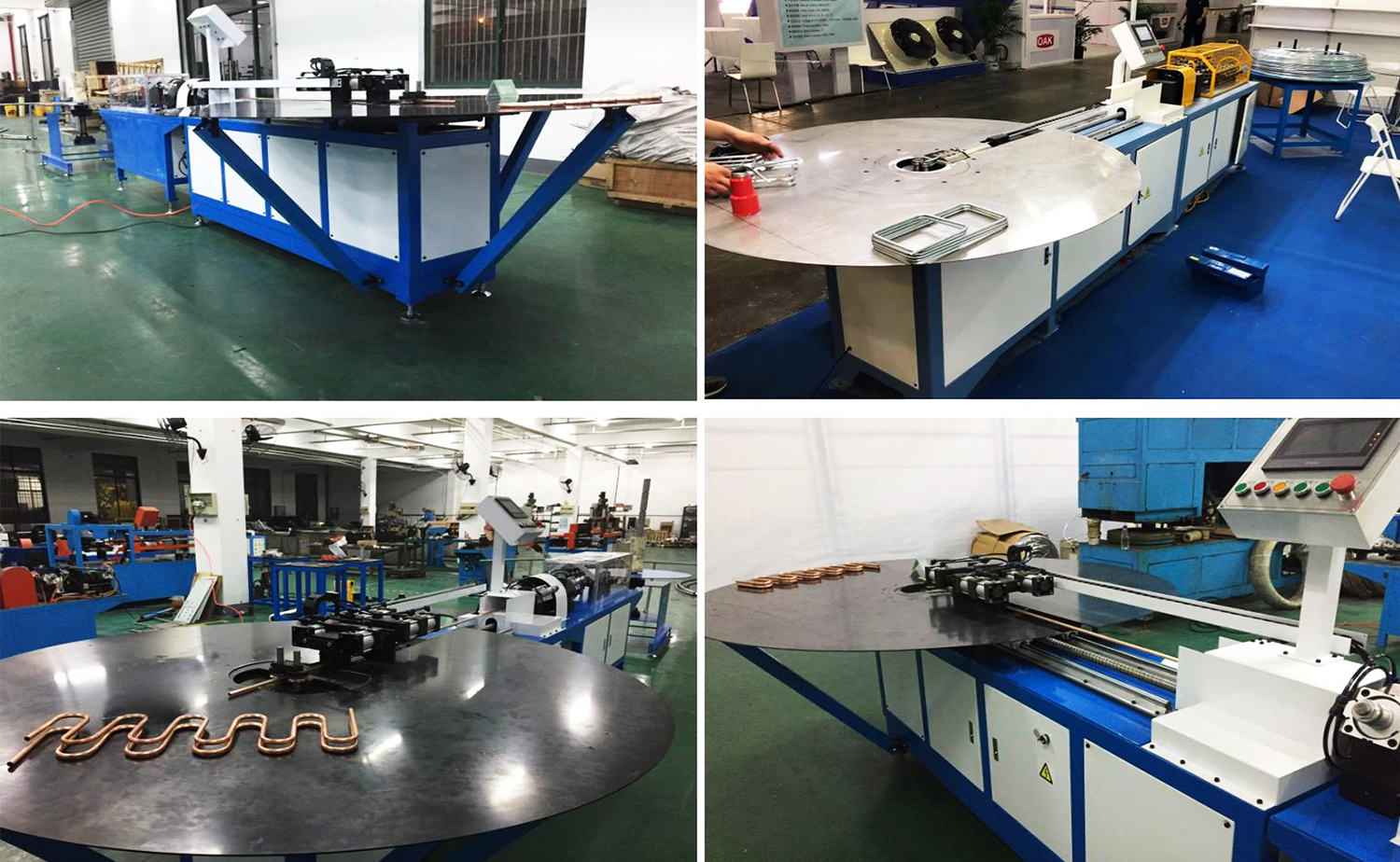

Potpuno automatska zmijolika savijačica serije SB-20CNC

Natrag

  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC
  • Potpuno automatska zmijolika savijačica serije SB-20CNC

Značajke

Osnovni parametri

Video

Industrijske primjene

Kontaktirajte nas

Značajke

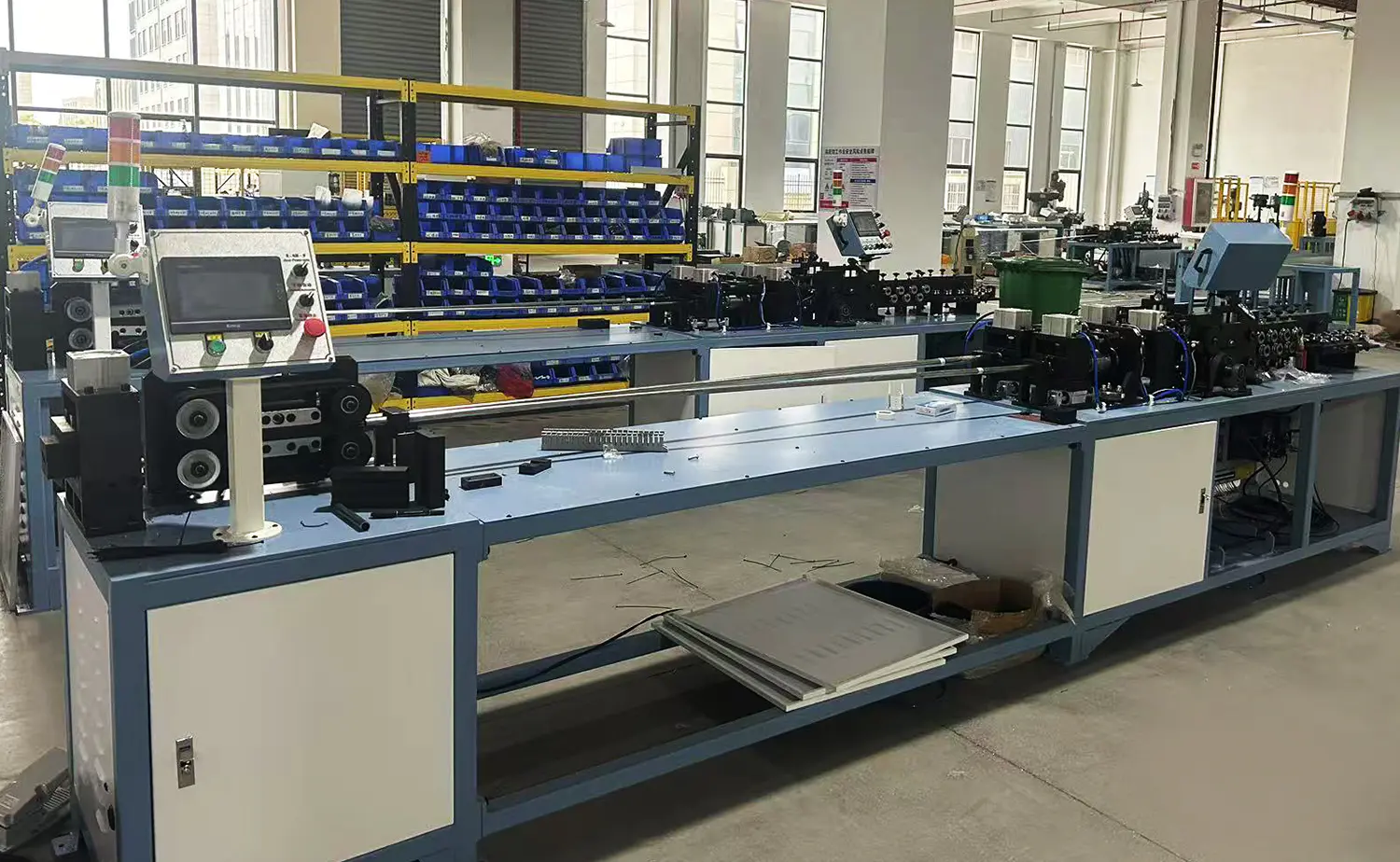

Potpuno automatizirana serpentinasta savijačica integrira odmotavanje, ravnanje, rezanje i savijanje u jednu operaciju, posebno dizajniranu za obradu pojedinačnih aluminijskih, bakrenih ili Bundy cijevi. U usporedbi s tradicionalnim ručnim metodama, ovaj automatski sustav značajno povećava učinkovitost i smanjuje troškove rada.

Trodijelna stezna matrica smanjuje izobličenje cijevi, osiguravajući glatke i točne rezne rubove. Koncentričnost visoke preciznosti se održava, osiguravajući izvrsnu kvalitetu zavarivanja u kasnijim procesima. Sustav rezanja bez strugotine koristi 360° rotacijsko rezanje sa stezanjem u dvije točke, osiguravajući čiste rezove bez gubitka materijala.

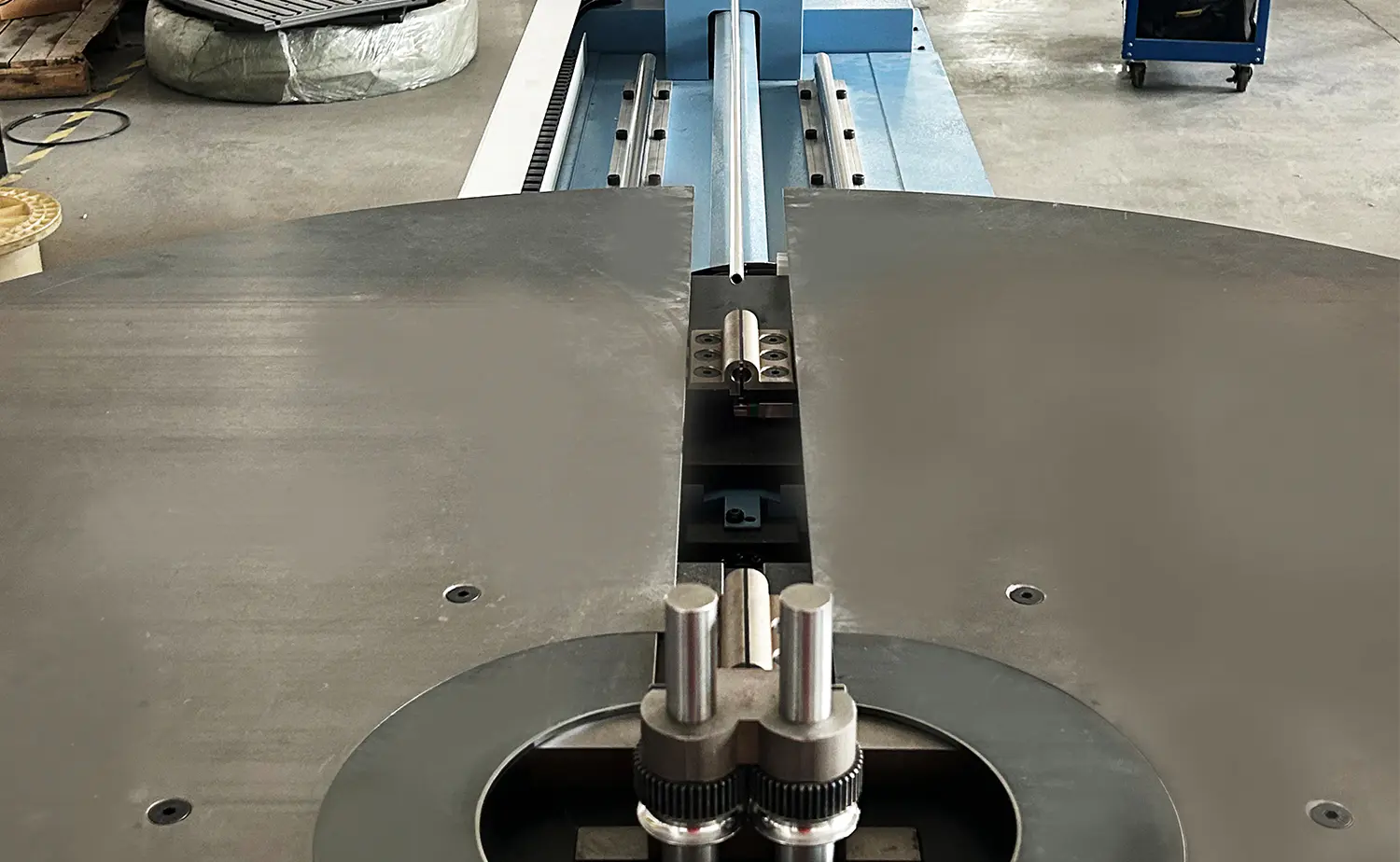

Stroj ima patentirani servo-kontrolirani sustav savijanja, dizajniran za postizanje preciznih kutova i smjerova savijanja. Posebno dizajnirani alati za savijanje jamče dosljedne radijuse savijanja s minimalnom deformacijom, što rezultira visokokvalitetnim, vizualno privlačnim zavojima.

Tablica parametara

Glavni tehnički parametar

Parametar Podaci
Materijal cijevi Bakrena cijev / Aluminijska cijev / Bundy cijev
Tlak zraka 0,5-0,6 MPa
Hidraulički tlak 5-7 MPa
Promjer cijevi Φ3-20 mm (promjena kalupa)
Debljina stijenke cijevi 0,3-1,5 mm
Kapacitet savijanja Jednostruka cijev
Kut savijanja 1~210 stupnjeva
Radijus savijanja R11~R50 (promjena kalupa)
Vremena savijanja Do 110 puta po ciklusu
Duljina hranjenja 10-700 mm/vrijeme, može hraniti više puta
Veličina stola Φ1-5 m (može se prilagoditi)
Kontrolni sustav PLC kontrola / zaslon osjetljiv na dodir
Snaga motora 9 kW
Električni sustav 380 V, 50 Hz, 3 faze (prilagođeno)
Dimenzija 2350×780×1590 mm 1570×530×1170 mm (isključena tablica)

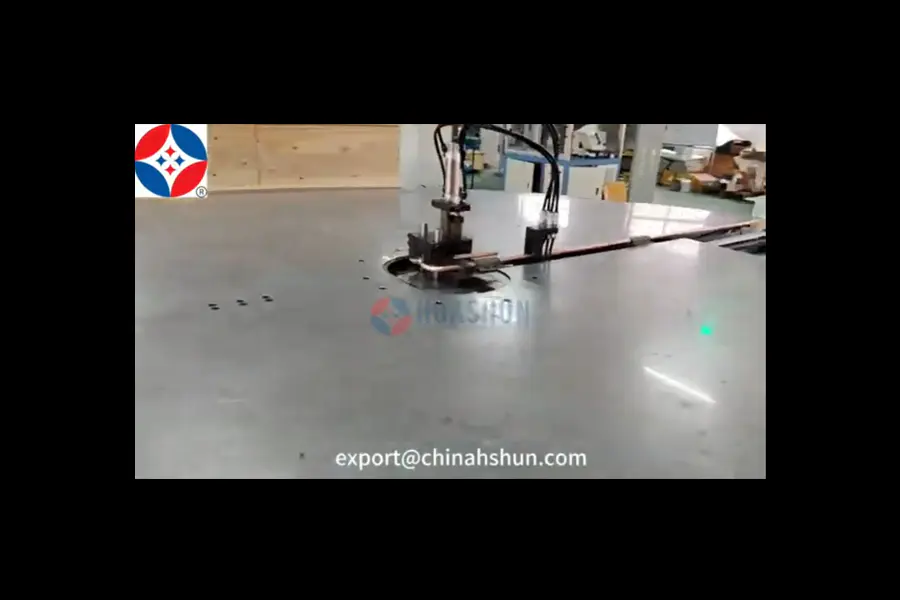

Video

Industrijske primjene

Kontaktirajte nas

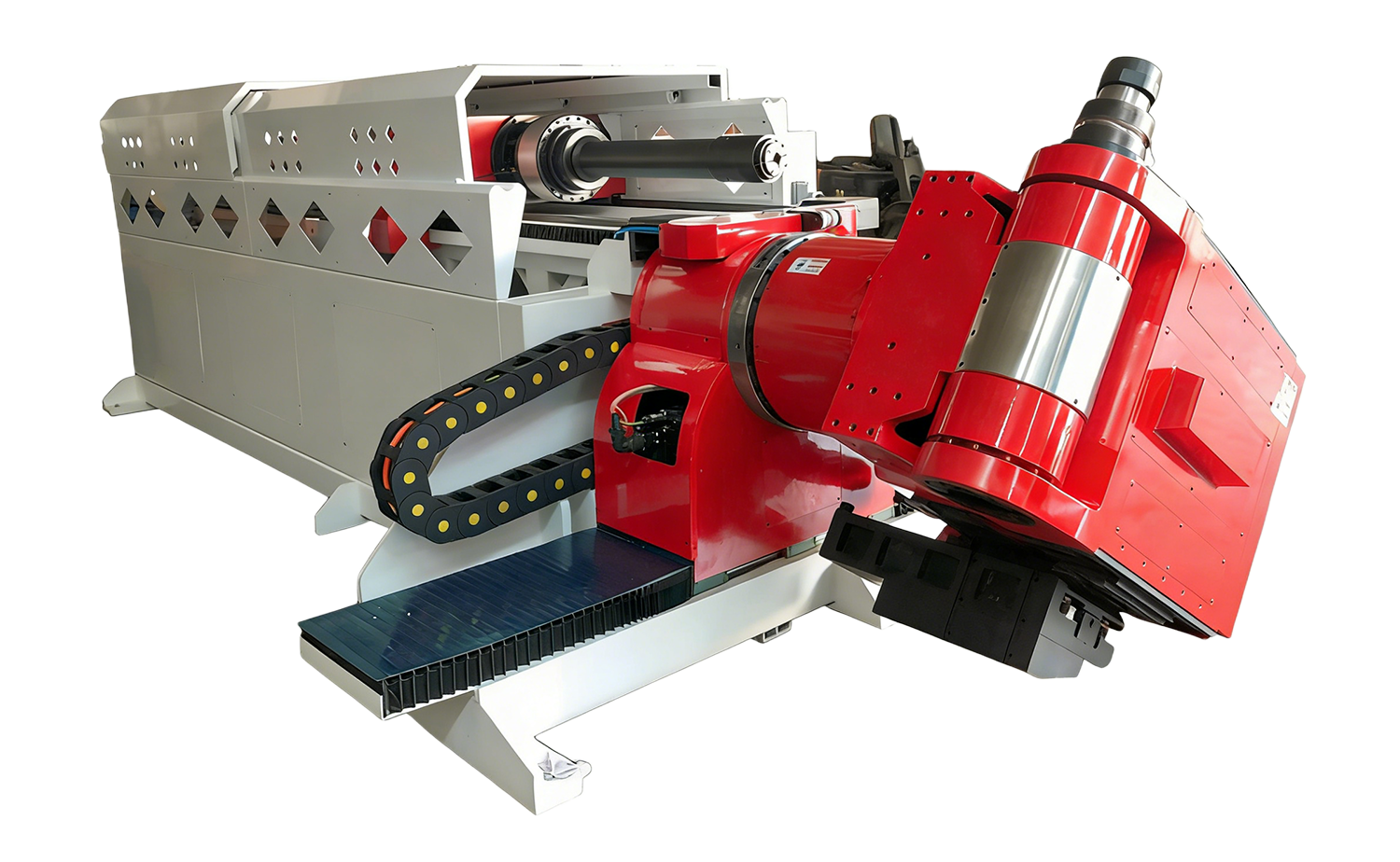

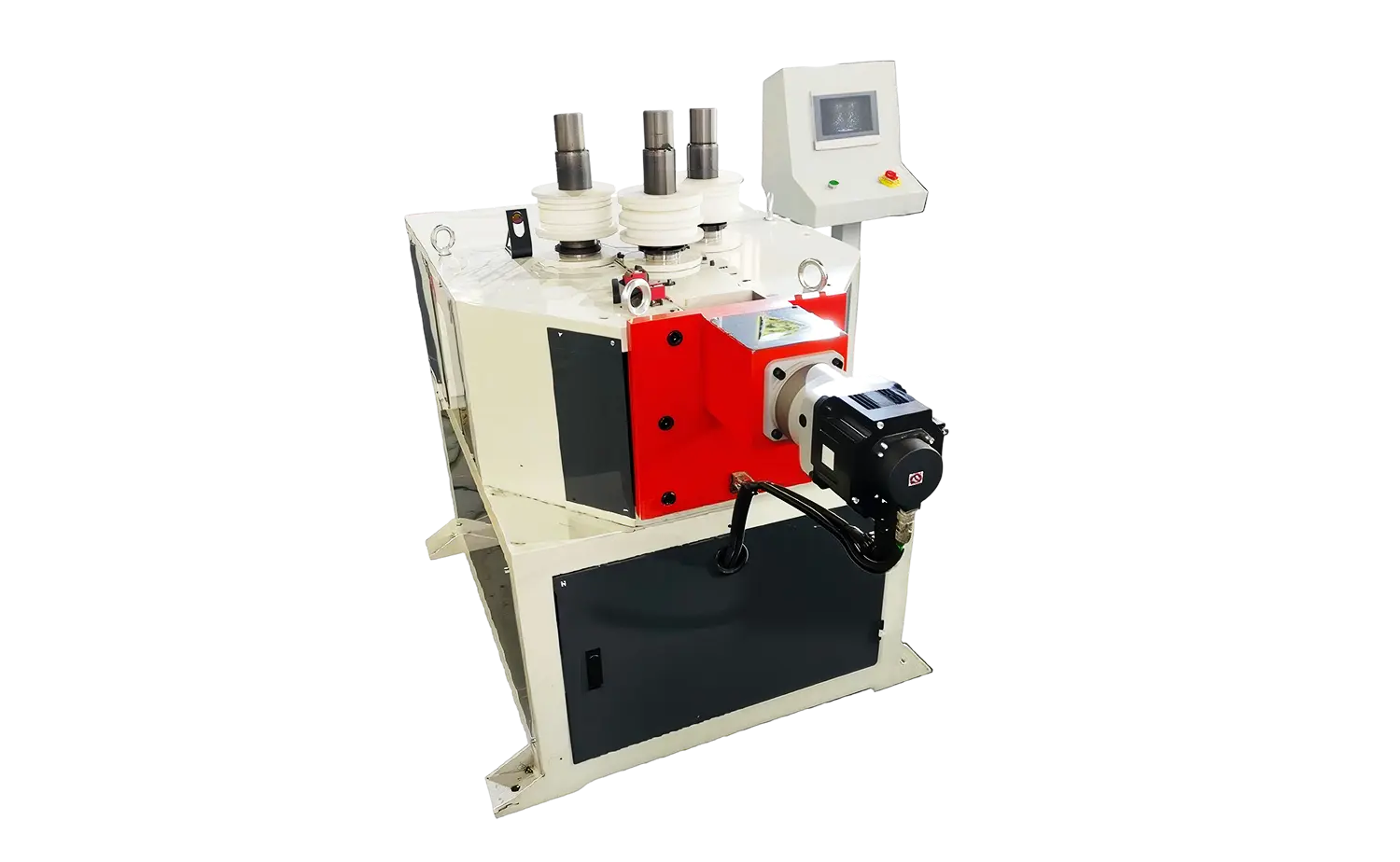

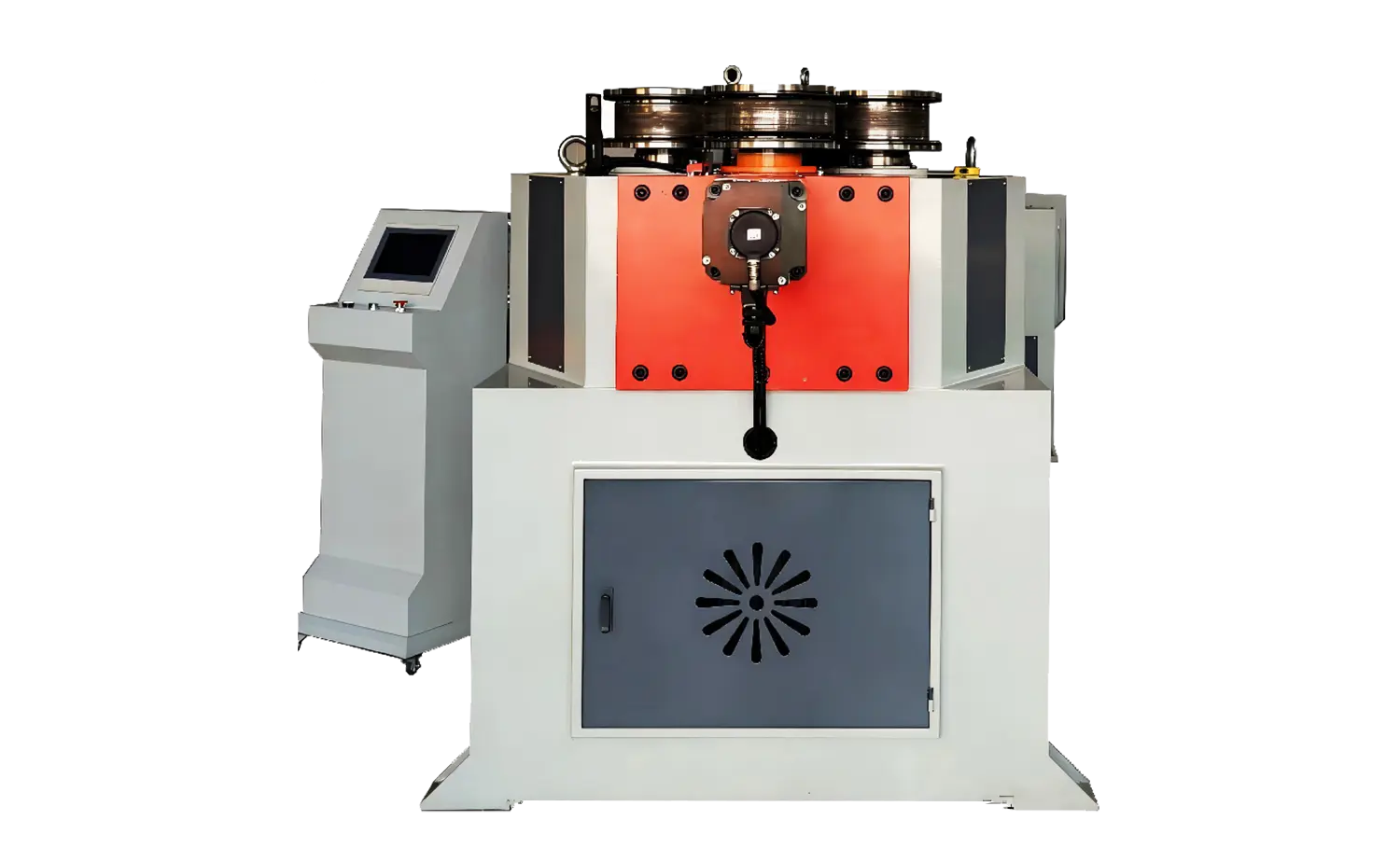

Preporučeni proizvodi
